Высоковольтные испытатели изоляции "Корона"

Действующими стандартами определены два вида испытаний изоляции кабелей. Стационарные водные испытания по категории ЭИ-1, при которых к токоведущей жиле кабеля, находящегося в воде, подключается высокое напряжение. Сухие испытания "на проход" (ЭИ-2), когда проверяемый кабель пропускается через электродный узел высоковольтного источника.



Наиболее развита группа испытателей "на проход", удовлетворяющая всё разнообразие требований, указанных в технических условиях на кабельные изделия. Сюда относятся аппараты для испытаний переменным напряжением звуковой частоты "Корона-ЗАСИ", испытатели импульсным напряжением "Корона-ИАСИ" и испытатели напряжением промышленной частоты "Корона-ПЧ".

Первичная аттестация, срок действия которой один год, проводится на фирме-изготовителе перед отправкой потребителю.

Поставка приборов производится типовым комплектом, содержащим необходимые монтажные узлы и приспособления и полностью готовым к установке и эксплуатации.

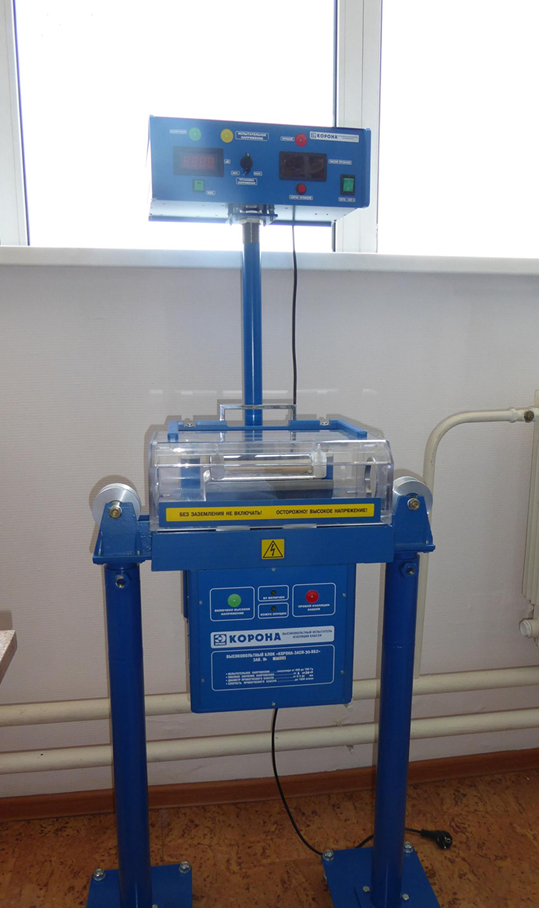

Корона-ЗАСИ

Наименование комплекта / характеристики

Корона-ЗАСИ-15; ЗАСИ-30;

ЗАСИ-40

Вид испытательного напряжения

Синус 500…1000 Гц

Максимальная величина напряжения (кВ)

18; 32; 42

Максимальный диаметр провода (мм)

30; 70;

Максимальная скорость провода (м/мин)

1800

Длина аппарата вдоль кабеля (мм)

550

Вес комплекта с монтажными стойками (кг)

56

Корона-ИАСИ

Наименование комплекта / характеристики

Корона-ИАСИ-15;

ИАСИ-30;

ИАСИ-40

Вид испытательного напряжения

Импульсы частота 130…200 Гц

Максимальная величина напряжения (кВ)

15; 30; 40

Максимальный диаметр провода (мм)

30; 70;120

Максимальная скорость провода (м/мин)

600

Длина аппарата вдоль кабеля (мм)

550

Вес комплекта с монтажными стойками (кг)

56

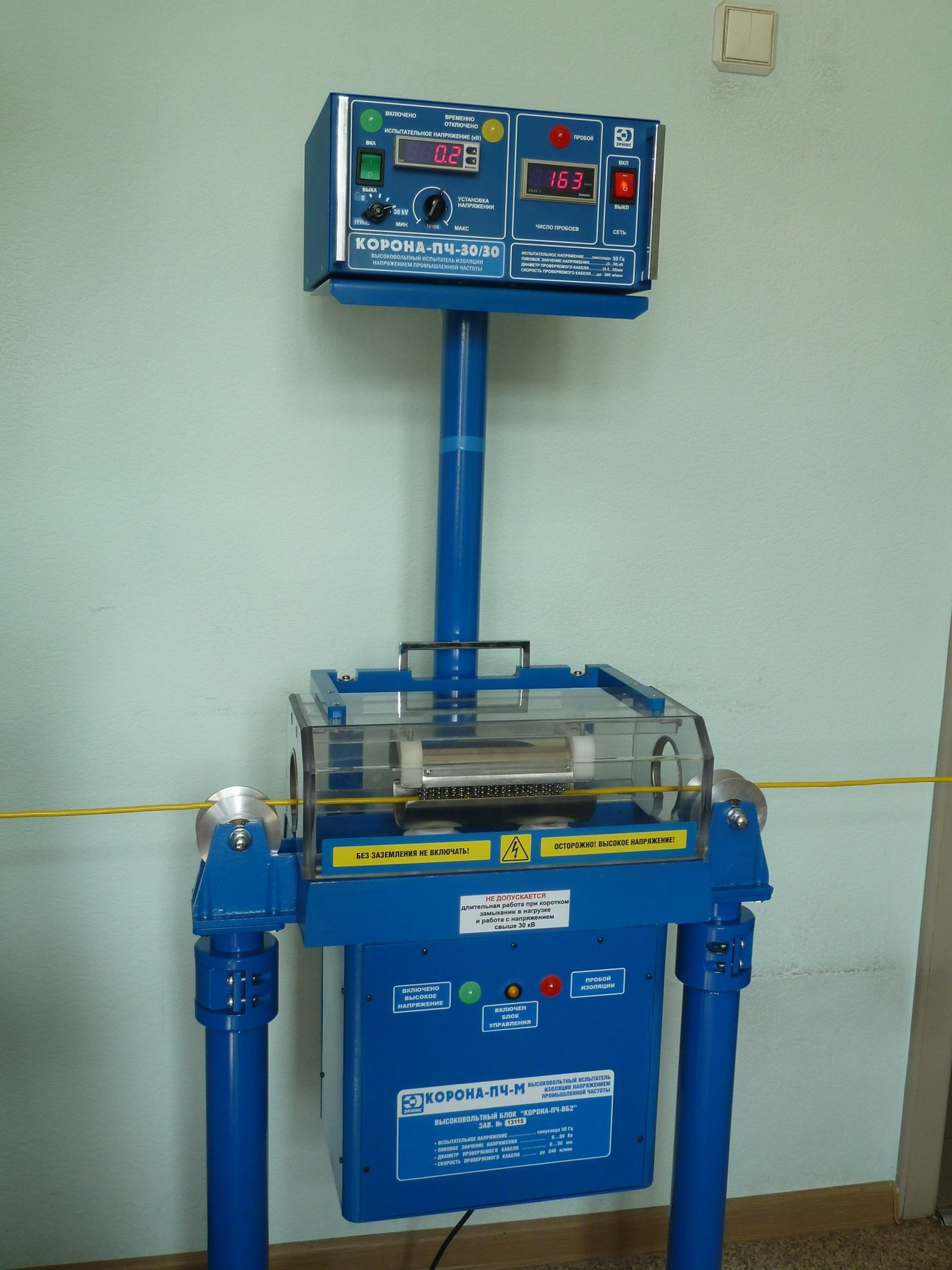

Корона-ПЧ

Наименование комплекта / характеристики

Корона-ПЧ-15;

Корона-ПЧ-30

Вид испытательного напряжения

Синус 50 Гц

Максимальная величина напряжения (кВ)

17; 31

Максимальный диаметр провода (мм)

30; 70

Максимальная скорость провода (м/мин)

300

Длина аппарата вдоль кабеля (мм)

550

Вес комплекта с монтажными стойками (кг)

72

Отличительные особенности

Надежность

обеспечена применением герметичного маслонаполненного высоковольтного трансформатора, резервированием силовых элементов электроники, специальной защитой электроники от помех

Простота эксплуатации

характеризуется: минимальным количеством органов управления (выключатель "Сеть" и ручка "Регулировка напряжения")

Стабильность параметров

испытатель в процессе эксплуатации контролируется путем периодической ежегодной аттестации
